Реферат: Аппараты электросна

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Кафедра ЭТТ

РЕФЕРАТ

На тему:

«Аппараты электросна. Физиологическое обоснование применения электрического воздействия при лечении болевых синдромов»

МИНСК, 2008

Аппараты электросна

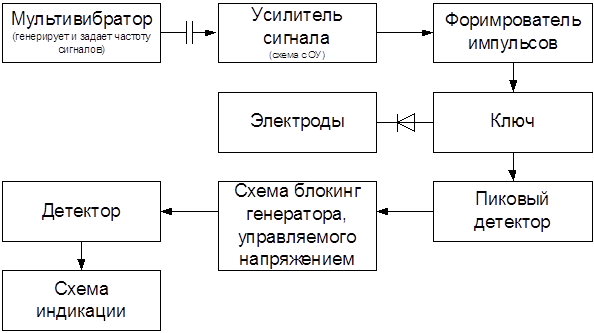

Рисунок 1 Структурная схема аппарата электосон

При электросне воздействие на головной мозг осуществляется через электроды, наложенные на закрытые глаза и сосцевидные отростки височных костей, импульсным током прямоугольной формы при длительности импульсов порядка О,2-0,5 мс и частоте повторения, регулируемой в пределах от 1-5 до 80-100 имп/с. Частота импульсов подбирается для каждого больного индивидуально, а ток устанавливается таким, чтобы ощущение от его прохождения (постукивание, вибрация или легкое давление в глубине глазницы) не достигало беспокоящей больного интенсивности.

На рис. 1 представлена структурная схема аппарата. Генератор импульсов представляет собой мультивибратор. С выхода мультивибратора прямоугольные импульсы после дифференцирования поступают на вход ограничителя - формирователя. С помощью этого каскада из отрицательных пиков, снимаемых с выхода дифференцирующей цепочки, создаются практически прямоугольные импульсы длительностью 0,5 мс. Прямоугольные импульсы усиливаются выходным усилителем. С нагрузки выходного усилителя- на импульсное напряжение через разделительный конденсатор подается на выходное гнездо «Пациент». В цепь выходного тока включен резистор. Падение напряжения на этом резисторе, пропорциональное амплитуде импульсов тока, подается в блок измерителя. Измеритель п
