Курсовая работа: Основы языка VHDL

Кафедра "Вычислительная техника"

курсовая работа

На тему: Основы языка VHDL

Москва, 2009

Содержание

1.1 Введение

1.2 Идентификаторы в языке VHDL

1.3 Объекты языка VHDL

1.4 Типы данных

1.5 Операции языка VHDL

1.6 Последовательные операторы

1.7 Параллельные операторы

1.8 Описание интерфейса устройства

1.9 Архитектура

1.10 Особенности синтеза схем по описаниям на языке VHDL

Литература

1.1 Введение

Язык VHDL служит для описания модели цифрового устройства (прибора, системы). Описание на языке VHDL определяет внешние связи устройства (“вид снаружи” или интерфейс) и один или несколько “видов изнутри (см. рис. 1.1). Вид снаружи задает интерфейс устройства, набор сигналов, которыми устройство обменивается с внешним миром. Этот вид описывает абстрактное представление устройства “в целом” и обозначается английским термином entity, что в дословном переводе означает «сущность» и наиболее точно отражает смысл представления. Однако в литературе термин «сущность» не нашел широкого распространения, для обозначения внешнего описания объекта используются термины «интерфейс объекта», «декларативная часть» и другие. В настоящем пособии будет использоваться термин «интерфейс объекта» или просто «интерфейс».

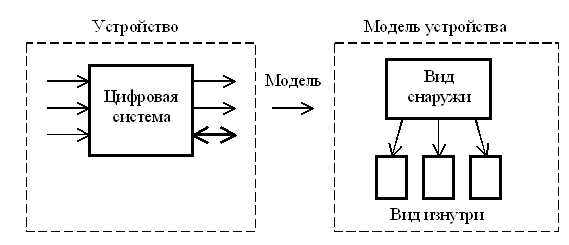

Рис. 1.1. Цифровое устройство и его модель

Вид изнутри определяет функциональные возможности устройства или его структуру. Внутреннее строение объекта определяет архитектура (architecture body).

Как и в языках программирования, язык VHD
