Лабораторная работа: Макроструктура металла и сплавов

Лабораторная работа №1

Тема: Макроструктурный метод исследования

Цель: Научиться исследовать дефекты и структуру сталей макроструктурным методом.

Ход работы.

Приготовление макрошлифов.

Для приготовления макрошлифов необходимо:

Взять образец заготовки;

Обработать ее на токарном станке;

Отшлифовать ее наждачной бумагой;

Обезжирить заготовку спиртом для удаления остатков абразива, металлической пыли и масла;

Затем производим травление заготовки.

После чего мы ясно наблюдаем структуру металла и его дефекты, которые могут привести тот или иной агрегат к быстрому износу.

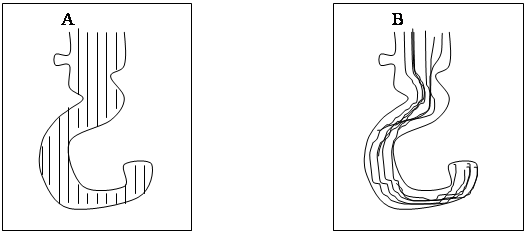

А. Штампованный крюк.                                    В. Кованный крюк.

Строение и дефекты стального слитка

Слитки формируются при затвердевании расплавов в изложницах, заданной формы и размера, и предназначена для последующей обработки давлением.

При травлении продольного и поперечного сечения слитка выявляется расположение и размеры кристаллов дендритов в центре и на периферии. Наблюдается также различная травимость макрошлифов по сечению, что указывает на хим. неоднородность слитка. Степень неоднородности зависит от способа пр-ва сталей, размеров слитка, химического состава, способа и температуры разливки, скорости охлаждения.

Различают по структуре слитки, спокойной стали раскисленные (Al, Si и др.), кипящие стали, полуспокойные стали.
