Курсовая работа: Разработка технологического процесса производства и технического контроля зубчатого колеса промежуточного вала

1 ОПИСАНИЕ ОБЪЕКТА КОНТРОЛЯ И ЕГО СЛУЖЕБНОЕ НАЗНАЧЕНИЕ

Объектом контроля является зубчатое колесо промежуточного вала (поз. 9), которое входит в состав редуктора Ц2-650К-50-22М-Т3, который предназначен для передачи и изменения крутящего момента (рисунок 1).

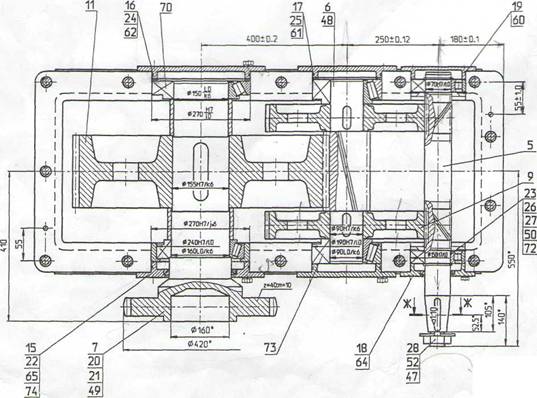

Рисунок 1. Редуктор цилиндрический двухступенчатый горизонтальный крановый Ц2-650К-50-22М-Т3

Зубчатое колесо служит для промежуточного преобразования крутящего момента и его передачи на промежуточный вал при работе в паре с шестерней. Номинальный передаваемый момент редуктора - 18500 Нм, частота вращения входного вала – 950 мин-1, максимальная мощность, передаваемая редуктором – 37 кВт, номинальное передаточное число- 50, КПД – 0,96, масса не более 1090 кг. Зубчатое колесо представляет собой деталь типа «диск». В центре детали выполнено сквозное отверстие, которое служит для посадки на вал; соединение с валом осуществляется посредством призматической шпонки. В детали выполнены круговые выточки и отверстия, которые предназначены для уменьшения массы зубчатого колеса. Зубчатое колесо сделано из высококачественной стали 12ХН3А. При этом пов
