Курсовая работа: Расчет двухстоечного электромеханического подъемника

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К РАСЧЕТНОМУ ЗАДАНИЮ

«Расчет основных механизмов

двухстоечного электромеханического подъемника»

Оглавление

1. Устройство и принцип работы винтового электромеханического подъёмника

2. Расчет силовой винтовой передачи

3. Расчет опорных роликов

4. Проверка на прочность поперечной балки

5. Расчет на прочность кронштейна поперечной балки

6. Расчет на прочность сварного шва

7. Определение параметров электродвигателя (мотора-редуктора)

8. Расчет стоимости подъемника

Литература

1. Устройство и принцип работы винтового электромеханического подъёмника

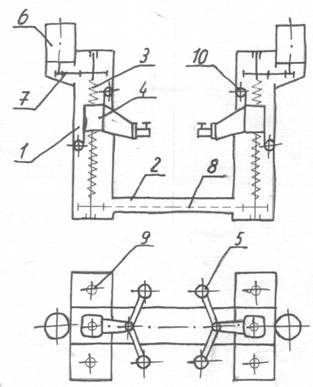

Рассмотрим устройство 2-стоечного напольного подъемника (рис. 1). Он состоит из двух коробчатых стоек и поперечины 2. В каждой стойке размещен винт 3, по которому перемещается грузоподъемная балка 4 с раздвижными подхватами 5. Ходовые винты приводятся во вращение от электродвигателя 6 через редуктор 7, установленный на одной из стоек. Вращение на другой винт передается с помощью цепной передачи 8, смонтированной внутри поперечины 2.

Подъемник крепится к полу анкерными болтами 9. Упорные ролики 10 освобождают винт от изгибающих усилий.

Рисунок 1 – Винтовой электромеханический подъемник.

2. Расчет силовой винтовой передачи
