Курсовая работа: Расчет аппарата воздушного охлаждения

Аннотация

В курсовой работе рассчитывается аппарат воздушного охлаждения, работающий в составе установки для ректификации уксусной кислоты.

В проект вошли следующие пункты:

- рассмотрение области применения аппарата;

- описание схемы производства;

- устройство аппарата;

- технологический расчет;

- расчетно-конструкторский расчет.

Курсовой проект включает:

- рисунков – 7;

- таблиц – 1;

- литературных источников – 8.

Графическая часть проекта:

- чертеж общего вида АВГ;

- сборочный чертеж секции АВГ;

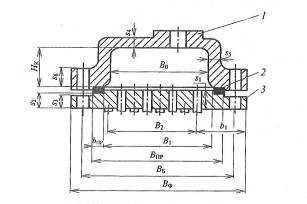

- чертеж крышки;

- чертеж лопасти вентилятора;

- чертеж муфты;

- чертеж трубной решетки;

- чертеж двутавра.

Введение

Аппараты воздушного охлаждения в силу своей универсальности и экономичности имеют достаточно широкую область применения. Они работают в установках синтеза аммиака, крекинга и реформинга углеводородов, в производстве метанола, хлорорганических продуктов, в производстве метанола и многих других. В данном случае рассматривается аппарат, используемый в качестве дефлегматора в схеме ректификации уксусной кислоты.

Целью данного курсового проекта является определение необходимой поверхности теплопередачи, выборе типа аппарата и нормализованного варианта конструкции, а также прочностной расчет элементов аппарата и выбор привода.

При выборе теплообменника необходимо учитывать:

- тепловую нагрузку аппарата;

- температуру и дав
