Министерство образования и науки Украины

Донбасская Государственная Машиностроительная Академия

Кафедра АПП

Лабораторная работа

по дисциплине

Теория автоматического управления

Тема

Исследование частотных характеристик типовых динамических звеньев

Краматорск

Задание

Таблица 1

1.   Исследование безынерционного звена

1.1 Исследование частотных характеристик безынерционного звена

Для исследования частотных характеристик безынерционного звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 1 для трех значений K:

.

ЛАЧХ звеньев представлены на рисунке 2, графики переходной функции – на рисунке 3.

Рисунок 1 – Структурная схема для исследования безынерционного звена

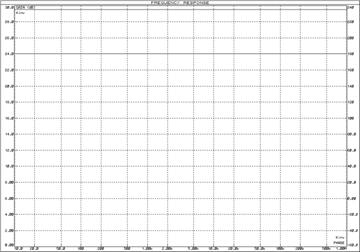

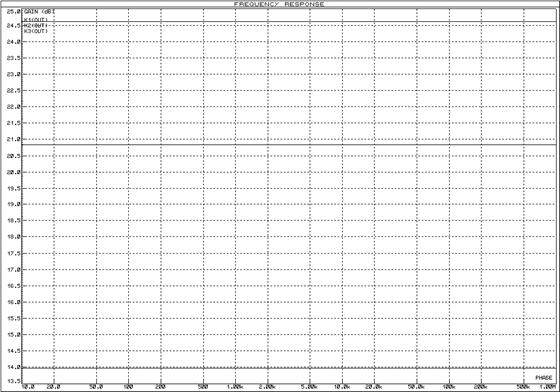

Рисунок 2 – ЛАЧХ безынерционных звеньев

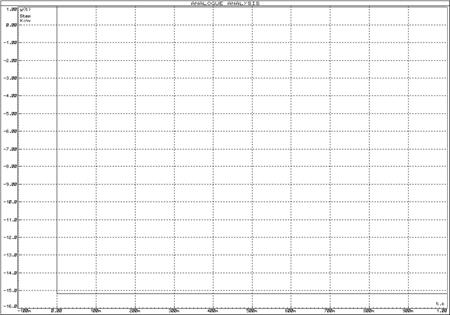

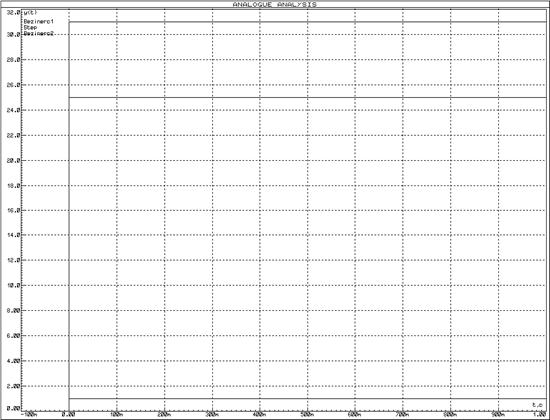

Рисунок 3 – Переходные функции безынерционных звеньев

1.2 Реализация безынерционного звена

Реализуем безынерционное звено с коэффициентом усиления  на операционных усилителях (рисунки 4 и 7). ЛАЧХ и ЛФЧХ инвертирующего и неинвертирующего усилителей представлены на рисунках 5 и 8, переходные функции на рисунках 6 и 9. Для сравнения частотных характеристик идеальных и реальных звеньев изобразим их ЛЧХ в совмещенных координатах (рисунок 10).

Рисунок 4 – Электрическая принципиальная схема инвертирующего усилителя с коэффициентом усиления

Рисунок 5 – ЛАЧХ и ЛФЧХ инвертирующего усилителя

а)

б)

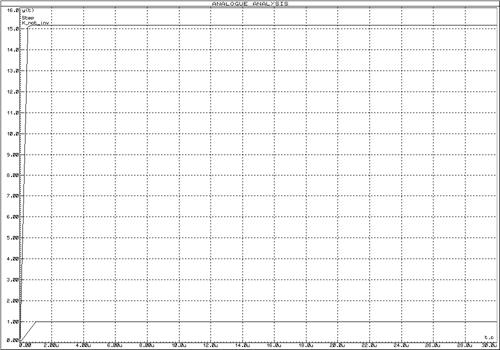

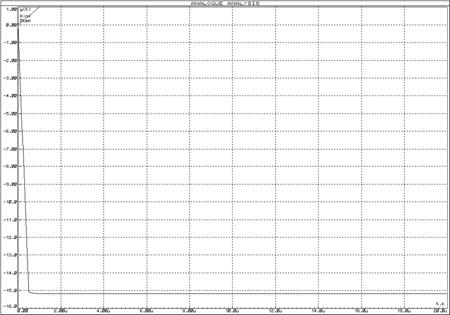

Рисунок 6 – Переходные функции идеального безынерционного звена и инвертирующего усилителя

Рисунок 7 – Электрическая принципиальная схема неинвертирующего усилителя с коэффициентом усиления

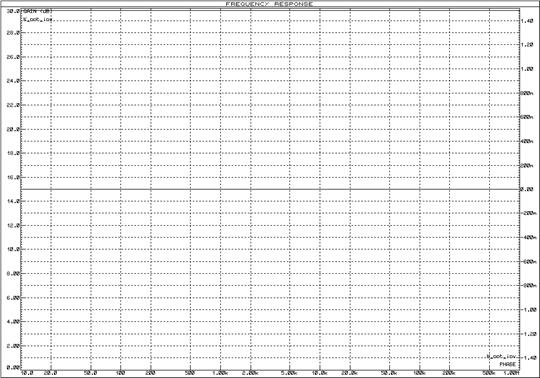

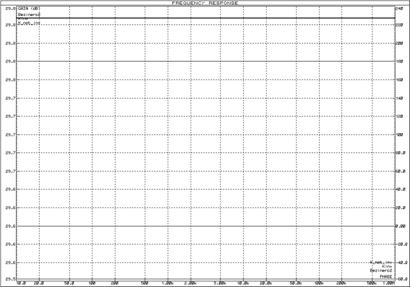

Рисунок 8 – ЛАЧХ и ЛФЧХ неинвертирующего усилителя

а)

б)

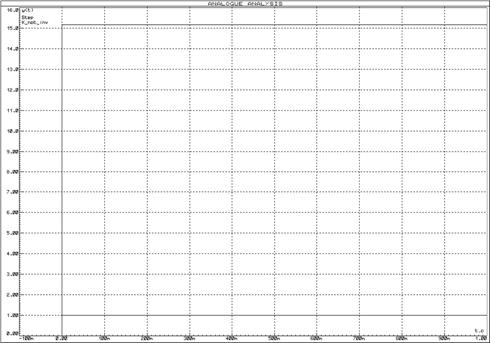

Рисунок 9 – Переходные функции идеального безынерционного звена и неинвертирующего усилителя

Рисунок 10 – ЛАЧХ и ЛФЧХ идеального безынерционного звена, инвертирующего усилителя и неинвертирующего усилителя

При рассмотрении частотных и временных характеристик безынерционных звеньев можно сделать следующие выводы:

·     при прохождении через безынерционный элемент амплитуда и фаза выходного сигнала не зависит от частоты входного сигнала

·     при увеличении (уменьшении) коэффициента усиления ЛАЧХ увеличивается (уменьшается) во столько же раз, а ЛФЧХ не меняется.

2.    Исследование апериодического звена 1-го порядка

a.   Исследование частотных характеристик апериодического звена 1-го порядка

Для исследования частотных характеристик апериодического звена 1-го порядка в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 11, для трех значений :

.

Логарифмические частотные характеристики апериодических звеньев представлены на рисунке 12, графики переходной функции – на рисунке 13.

Рисунок 11 – Структурная схема для исследования апериодических звеньев 1-го порядка

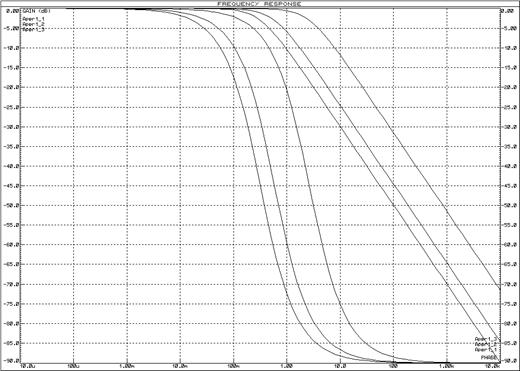

Рисунок 12 – Логарифмические частотные характеристики апериодических звеньев 1-го порядка

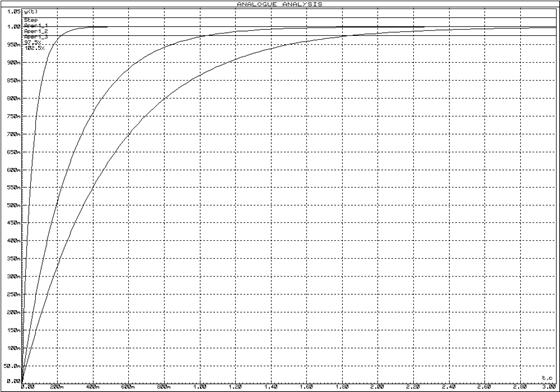

Рисунок 13 – Переходные функции апериодических звеньев 1-го порядка

b.   Реализация апериодического звена 1-го порядка

Реализуем апериодическое звено 1-го порядка с постоянной времени  на -цепочке и на -цепочке (рисунок 14). ЛАЧХ и ЛФЧХ -цепочки и на-цепочки представлены на рисунке 15, а и 15, б. Для сравнения частотных характеристик идеальных и реальных апериодических звеньев изобразим их ЛЧХ в совмещенных координатах (рисунок 15, в).

а)б)

а) -цепочка;

б) -цепочка

Рисунок 14 – Электрическая принципиальная схема апериодических звеньев 1-го порядка с постоянной времени

а)                                                         б)

в)

Рисунок 15 – ЛАЧХ и ЛФЧХ апериодических звеньев

а) -цепочка; б) -цепочка; в) совмещенные ЛЧХ идеального апериодического звена, -цепочка и  -цепочка

При анализе частотных характеристик апериодических звеньев 1-го порядка можно сделать следующие выводы:

·     увеличение (уменьшение) постоянной времени звена приводит к сдвигу ЛАЧХ и ЛФЧХ влево (вправо).

·     чем меньше постоянная времени Т, тем шире полоса пропускания (т.к.~).

·     при уменьшении постоянной времени уменьшается время переходного процесса и наоборот.

·     чем меньше постоянная времени, тем меньше время переходного процесса и шире полоса пропускания, следовательно, чем меньше время переходного процесса, тем шире полоса пропускания.

·     если на график ЛАЧХ заменить ломаной кривой и из точки ''разлома'' опустить прямую на ось , то это и будет сопрягающая частота. Постоянную времени можно определить, зная сопрягающую частоту : .

c.    Исследование частотных характеристик апериодического звена 2-го порядка

Для исследования частотных характеристик апериодического звена 2-го порядка в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 16, при неизменной первой постоянной времени  и для трех значений :

.

Логарифмические частотные характеристики апериодических звеньев 2-го порядка представлены на рисунке 17, графики переходной функции – на рисунке 18.

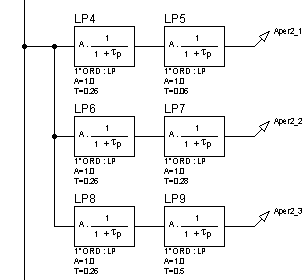

Рисунок 16 – Структурная схема для исследования апериодических звеньев 2-го порядка

Рисунок 17 – Логарифмические частотные характеристики апериодических звеньев 2-го порядка

Рисунок 18 – Переходные функции апериодических звеньев 2-го порядка

d.   Реализация апериодического звена 2-го порядка

Попробуем реализовать апериодическое звено 2-го порядка с постоянными времени  и  на двух последовательно соединенных -цепочках, отдельно каждая из которых представляет собой апериодическое звено 1-го порядка (рисунок 19). ЛАЧХ и ЛФЧХ данного звена и необходимого апериодического звена 2-го порядка представлены на рисунке 20, а, а их переходные функции – на рисунке 20, б.

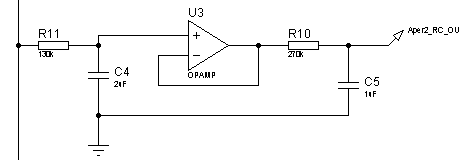

Рисунок 19 – Электрическая принципиальная схема двух последовательно соединенных апериодических звеньев 1-го порядка с постоянными времени  и

а)б)

а) ЛАЧХ и ЛФЧХ; б) переходная функция

Рисунок 20 – Характеристики последовательно соединенных -цепочек

Реализуем апериодическое звено 2-го порядка с постоянными времени  и  на двух последовательно соединенных -цепочках, разделенных промежуточным (разделяющим, развязывающим) усилителем (повторителем) (рисунок 21). ЛАЧХ и ЛФЧХ данного звена и необходимого апериодического звена 2-го порядка представлены на рисунке 22, а, а их переходные функции – на рисунке 22, б.

Рисунок 21 – Электрическая принципиальная схема двух -цепочек с постоянными времени  и , разделенных операционным усилителем

а)                                                             б)

а) ЛАЧХ и ЛФЧХ;

б) переходная функция

Рисунок 22 – Характеристики последовательно соединенных -цепочек с разделительным усилителем

При анализе частотных характеристик апериодических звеньев 2-го порядка можно сделать следующие выводы:

·     увеличение (уменьшение) постоянной времени звена приводит к сдвигу ЛАЧХ и ЛФЧХ влево (вправо).

·     увеличение (уменьшение) постоянной времени звена приводит к увеличению (уменьшению) времени переходного процесса.

·     на полосу пропускания большее влияние оказывает большая постоянная времени

·     при увеличении постоянной времени звена время переходного процесса увеличивается, а полоса пропускания уменьшается, следовательно, при увеличении времени переходного процесса полоса пропускания уменьшается и наоборот.

e.    Аппроксимация апериодического звена 2-го порядка звеном 1-го порядка

Ввиду того, что апериодическое звено 2-го порядка можно аппроксимировать звеном 1-го порядка, если одна постоянная времени намного превышает вторую ( в 10 раз), сравним характеристики звена с постоянными времени  и  со звеном 1-го порядка, изображенным на рисунке 23.

Аппроксимация апериодического звена 2-го порядка звеном 1-го порядка

а)                                                                б)

а) ЛАЧХ и ЛФЧХ;б) переходные функции

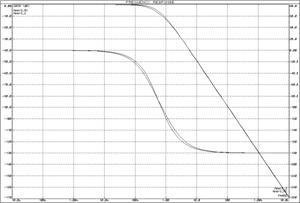

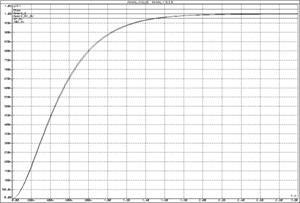

Рисунок 24 – Характеристики апериодического звена 2-го порядка и инерционного звена

При анализе характеристик апериодических звеньев (рисунок 24) можно сделать следующие выводы:

·     апериодическое звено 2-го порядка можно аппроксимировать апериодическим звеном 1-го порядка, если первая постоянная времени намного меньше второй, т.к. в таком случае влияние первой экспоненты на форму выходного сигнала несущественно.

Исследование колебательного звена

При исследовании колебательного звена необходимо пронаблюдать за характером его частотных характеристик при изменении постоянной времени и декремента затухания в пределах, указанных в индивидуальном задании. Т.е. необходимо исследовать частотные характеристики при постоянных времени  и декременте затухания .

f.     Исследование частотных характеристик колебательного звена при изменении постоянной времени () и неизменном декременте затухания ()

Для исследования колебательного звена при изменении постоянной времени () и неизменном декременте затухания в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 25. Логарифмические частотные характеристики колебательного звена представлены на рисунке 26, графики переходной функции на рисунке 27.

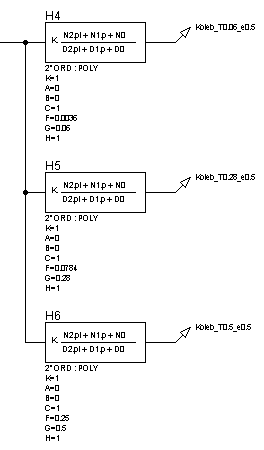

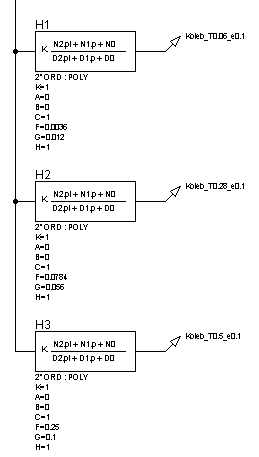

Рисунок 25 – Структурная схема для исследования колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

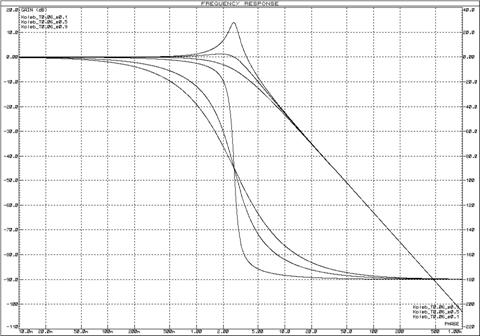

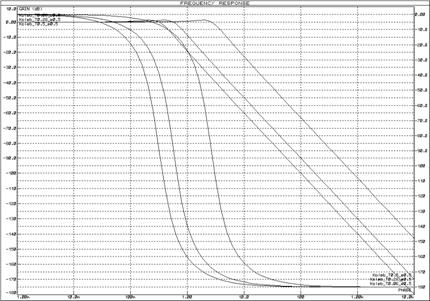

Рисунок 26 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

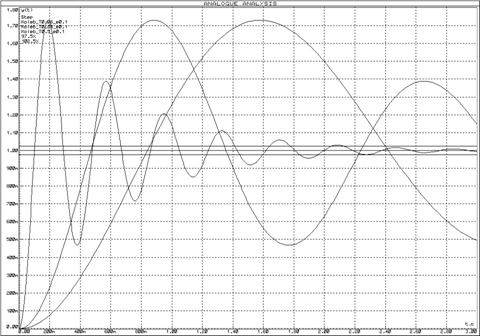

Рисунок 27 – Переходные функции колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

g.   Исследование частотных характеристик колебательного звена при изменении постоянной времени () и неизменном коэффициенте демпфирования ()

Для исследования колебательного звена при изменении постоянной времени () и неизменном декременте затухания () в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 28. Логарифмические частотные характеристики колебательного звена представлены на рисунке 29, графики переходной функции на рисунке 30.

Рисунок 28 – Структурная схема для исследования колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

Рисунок 29 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

Рисунок 30 – Переходные функции колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

h.   Исследование частотных характеристик колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ().

Для исследования колебательного звена при неизмененной постоянной времени () и изменении коэффициента демпфирования () в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 31. Логарифмические частотные характеристики колебательного звена представлены на рисунке 32, графики переходной функции на рисунке 33.

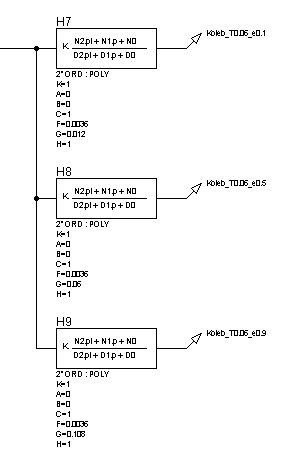

Рисунок 31 – Структурная схема для исследования колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ()

Рисунок 32 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

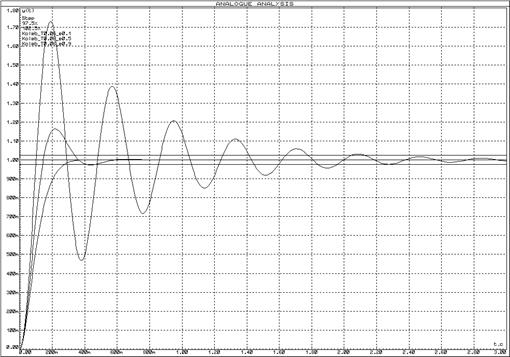

Рисунок 33 – Переходные функции колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ()

i.     Реализация колебательного звена

Реализуем колебательное звено с постоянной времени  и коэффициентом демпфирования  на -контуре (рисунок 34). ЛАЧХ и ЛФЧХ данного звена и необходимого колебательного звена представлены на рисунке 35, а, а их переходные функции – на рисунке 35, б.

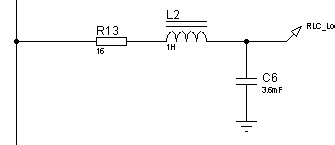

Рисунок 34 – Электрическая принципиальная схема колебательного -контура

а)                                                             б)

а) ЛАЧХ и ЛФЧХ;б) переходная функция

Рисунок 35 – Характеристики колебательного звена и -контура

При анализе графиков частотных характеристик и переходных процессов (рисунок 35) колебательных звеньев можно сделать следующие выводы:

·     увеличение (уменьшение) постоянной времени звена при неизменном декременте затухания приводит к сдвигу частотных характеристик влево (вправо).

·     при неизменном коэффициенте демпфирования увеличение постоянной времени звена приводит к сужению полосы пропускания; колебательность переходного процесса не меняется.

·     при неизменной постоянной времени увеличение (уменьшение) коэффициента демпфирования приводит к уменьшению (увеличению) колебательности переходного процесса и к более плавной ЛФЧХ.

·     при неизменной постоянной времени увеличение (уменьшение) коэффициента демпфирования приводит к уменьшению (увеличению) перерегулирования, сужению (расширению) полосы пропускания и уменьшению (увеличению) колебательности.

3.   Исследование дифференцирующих звеньев

a.   Исследование частотных характеристик идеального дифференцирующего звена

Для исследования частотных характеристик идеального дифференцирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 36. Логарифмические частотные характеристики идеального дифференцирующего звена представлены на рисунке 37, график переходной функции на рисунке 38.

Рисунок 36 – Структурная схема для исследования идеального дифференцирующего звена

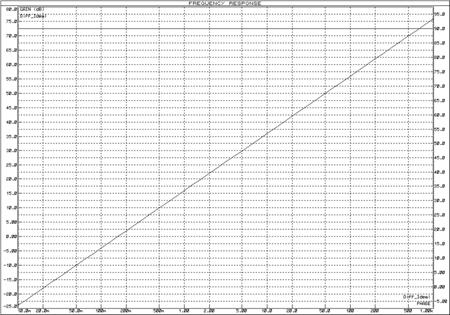

Рисунок 37 – Логарифмические частотные характеристики идеального дифференцирующего звена

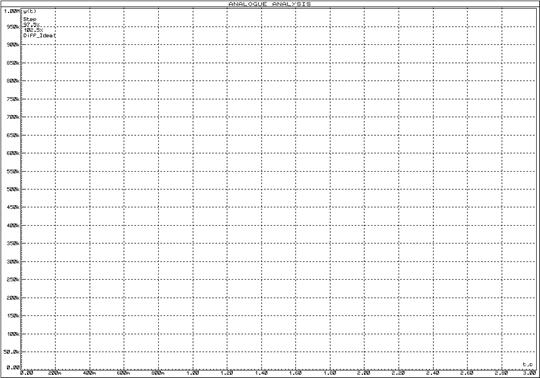

Рисунок 38 – Переходная функция идеального дифференцирующего звена

b.   Реализация идеального дифференцирующего звена

Реализуем идеальное дифференцирующее звено схемой, изображенной на рисунке 39. ЛАЧХ и ЛФЧХ дифференцирующего звена представлены на рисунках 40 и 41, переходная функция на рисунке 42.

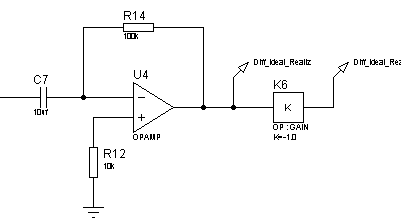

Рисунок 39 – Электрическая принципиальная схема дифференцирующего звена

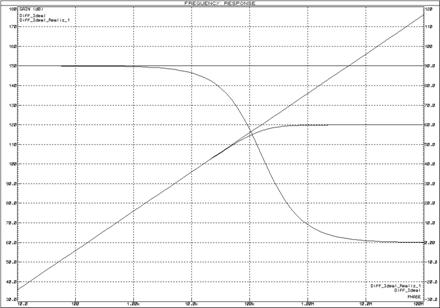

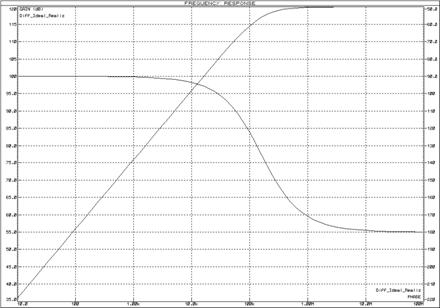

Рисунок 40 – ЛАЧХ и ЛФЧХ дифференцирующего звена

Рисунок 41 – ЛАЧХ и ЛФЧХ дифференцирующего звена с инвертором

а)

б)

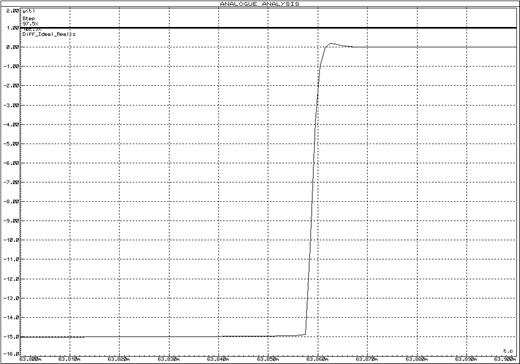

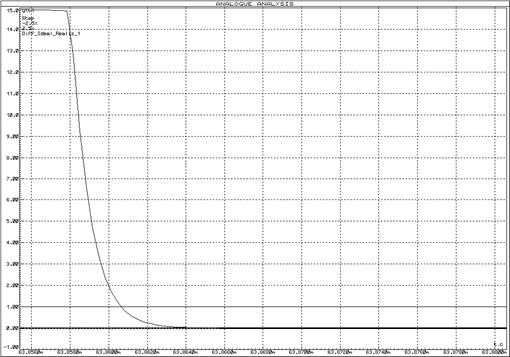

Рисунок 42 – Переходная функция схемы реализации идеального дифференцирующего звена

c.    Исследование частотных характеристик реального дифференцирующего звена

Для исследования частотных характеристик реального дифференцирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 43. Логарифмические частотные характеристики реального дифференцирующего звена представлены на рисунке 44, переходные функции – на рисунке 45.

Рисунок 43 – Структурная схема для исследования реального дифференцирующего звена

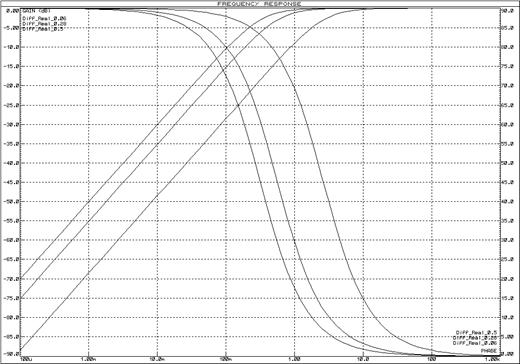

Рисунок 44 – Логарифмические частотные характеристики реального дифференцирующего звена

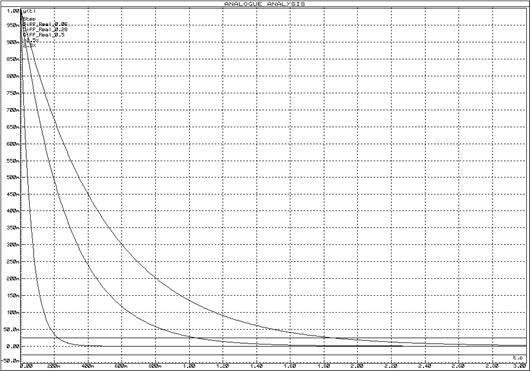

Рисунок 45 – Переходные функции реального дифференцирующего звена

d.   Реализация реального дифференцирующего звена

Реализуем реальное дифференцирующее звено с помощью схем, изображенных на рисунке 46. ЛАЧХ и ЛФЧХ дифференцирующего звена представлены на рисунках 47, переходные функции – на рисунке 48.

а)б)

а) -цепочка;б) -цепочка

Рисунок 46 – Электрические принципиальные схемы реального дифференцирующего звена

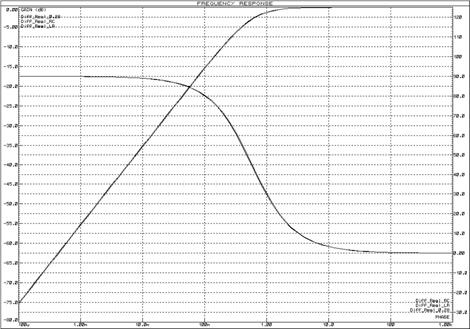

Рисунок 47 – ЛАЧХ и ЛФЧХ схем реализации дифференцирующего звена

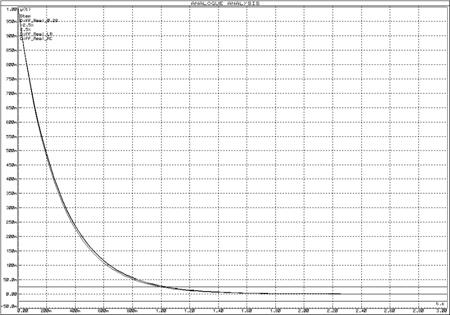

Рисунок 48 – Переходная функция схемы реального дифференцирующего звена

4.   Исследование интегрирующих звеньев

a.   Исследование частотных характеристик идеального интегрирующего звена

Для исследования частотных характеристик идеального интегрирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 49. Логарифмические частотные характеристики идеального интегрирующего звена представлены на рисунке 50, график переходной функции – на рисунке 51.

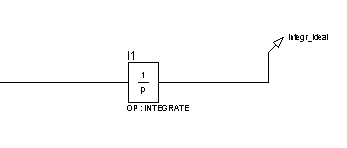

Рисунок 49 – Структурная схема для исследования идеального интегрирующего звена

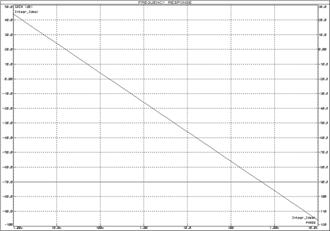

Рисунок 50 – Логарифмические частотные характеристики идеального интегрирующего звена

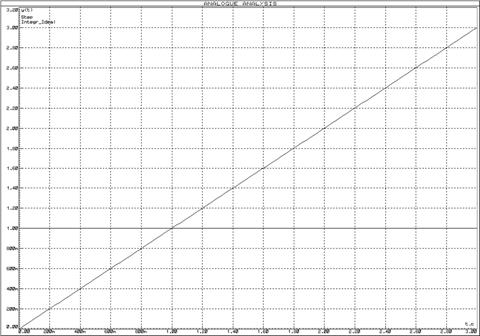

Рисунок 51 – Переходная функция идеального интегрирующего звена

b.   Реализация идеального интегрирующего звена

Реализуем идеальное интегрирующее звено схемой, изображенной на рисунке 52. ЛАЧХ и ЛФЧХ интегрирующего звена представлены на рисунках 53 и 54, переходная функция – на рисунке 55.

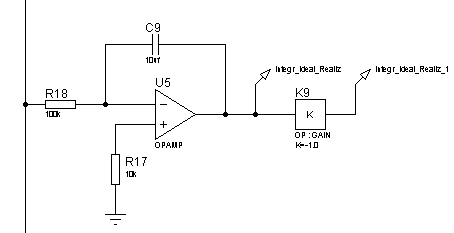

Рисунок 52 – Электрическая принципиальная схема интегрирующего звена

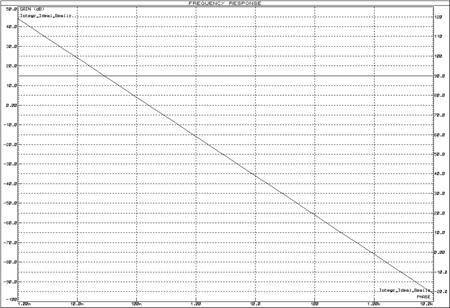

Рисунок 53 – ЛАЧХ и ЛФЧХ интегрирующего звена

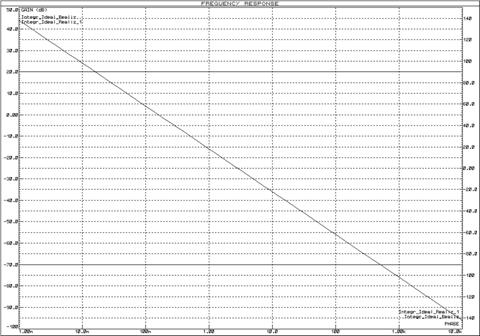

Рисунок 54 – ЛАЧХ и ЛФЧХ интегрирующего звена с инвертором

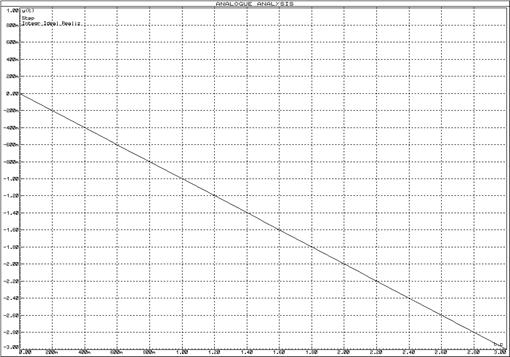

Рисунок 55 – Переходная функция схемы реализации идеального интегрирующего звена

c.    Исследование частотных характеристик реального интегрирующего звена

Для исследования частотных характеристик реального интегрирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 56. Логарифмические частотные характеристики реального интегрирующего звена представлены на рисунке 57, переходные функции – на рисунке 58.

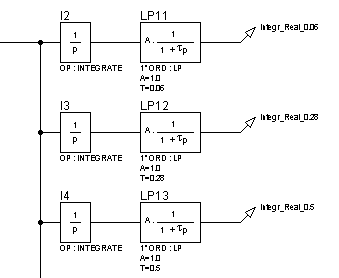

Рисунок 56 – Структурная схема для исследования реального интегрирующего звена

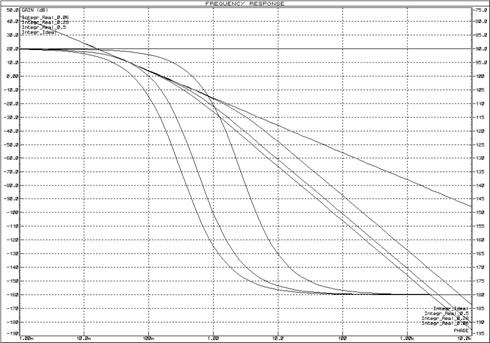

Рисунок 57 – Логарифмические частотные характеристики реального интегрирующего звена

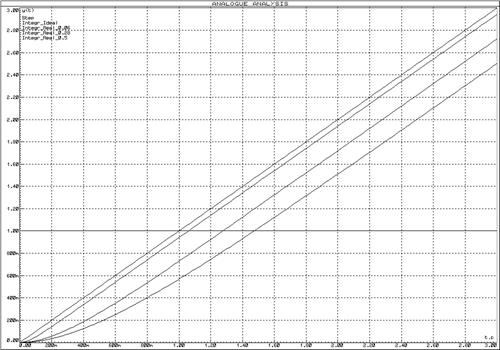

Рисунок 58 – Переходные функции реального интегрирующего звена

При анализе частотных и переходных характеристик реального интегрирующего звена и его реализации можно сделать следующие выводы:

5.   Исследование изодромного звена

Изодромное звено можно условно представить в виде совокупности двух звеньев, действующих параллельно, - идеального интегрирующего и безынерционного. Поэтому данное звено совмещает полезные качества обоих звеньев и часто используется в качестве регулирующего устройства ПИ-регулятора (пропорционально-интегрального регулятора).

a.   Исследование частотных характеристик изодромного звена

Для исследования частотных характеристик изодромного звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 59. Логарифмические частотные характеристики изодромного звена представлены на рисунке 60.

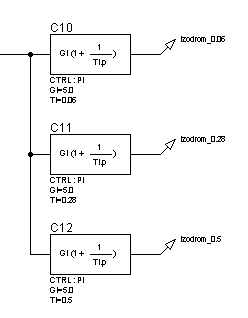

Рисунок 59 – Структурная схема для исследования изодромного звена

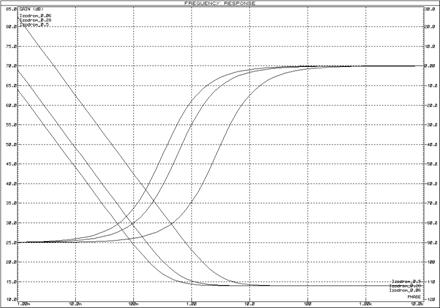

Рисунок 60 – Логарифмические частотные характеристики изодромного звена

b.   Реализация изодромного звена

Реализуем изодромное звено схемой, изображенной на рисунке 61. ЛАЧХ и ЛФЧХ интегрирующего звена представлены на рисунках 62 и 63, переходная функция – на рисунке 64.

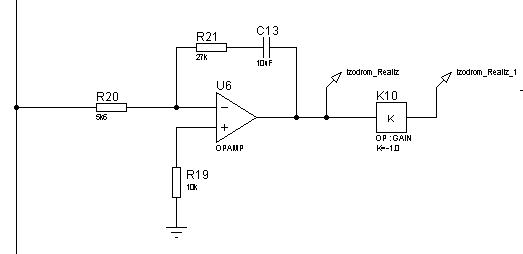

Рисунок 61 – Электрическая принципиальная схема изодромного звена

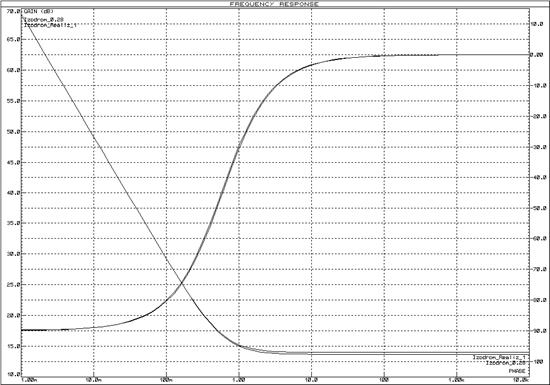

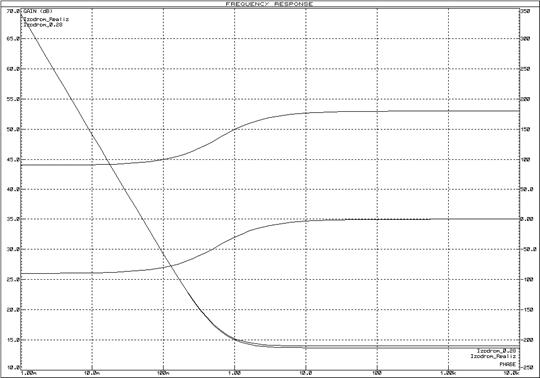

Рисунок 62 – ЛАЧХ и ЛФЧХ изодромного звена

Рисунок 63 – ЛАЧХ и ЛФЧХ изодромного звена с инвертором

а)                                                                  б)

а) без инвертора;

б) с инвертором

Рисунок 64 – Переходная функция изодромного звена

6.   Исследование звена запаздывания

Для исследования частотных характеристик звена запаздывания в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 65. Логарифмические частотные характеристики изодромного звена представлены на рисунке 66, переходные характеристики – на рисунке 67.

Рисунок 65 – Структурная схема для исследования звена запаздывания

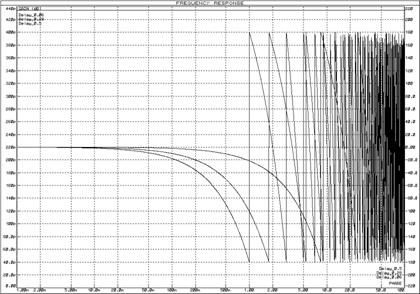

Рисунок 66 – Логарифмические частотные характеристики звена запаздывания

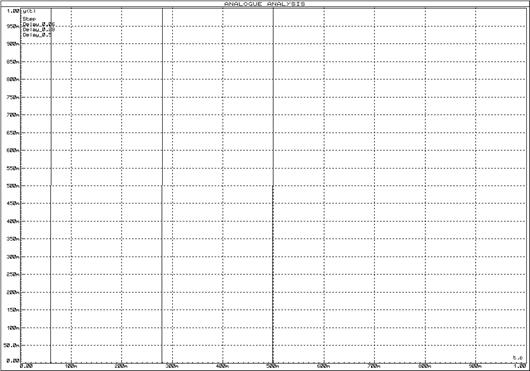

Рисунок 67 – Переходные функции звена запаздывания
