Курсовая работа: Проектирование 2-х этажного спортивно-оздоровительного комплекса с цокольным этажом

Содержание

1. Введение. 2

2. Общие данные. 3

3. Спецификация сборных элементов. 4

4. Спецификация деревянных и металлических конструкций. 4

5. Определение объемов строительно-монтажных работ. 5

6. Расчет объемов работ. 6

7. Ведомость объемов работ. 10

8. Выбор комплектов машин для разработки грунта в котловане: 19

9 .Составление ведомости в потребности материалов, конструкций, изделий. 25

10. Выбор башенного крана. 26

11. Выбор метода производства работ. 28

12. Определение трудоемкости работ, состава звеньев и бригад. 31

13. График производства монтажных работ. 48

14. Расчет численности персонала строительства. 49

15. Определение потребности и выбор типов временных зданий. 49

16. Определение складского хозяйства. 50

17. Расчет потребности во временном водоснабжении. 53

18. Расчет временного электроснабжения строительной площадки. 54

19. Расчет количества прожекторов. 56

20. Техника безопасности. 56

21. Определение технико-экономических показателей строительства. 71

Список литературы.. 74

1. Введение

Курсовой проект является самостоятельной работой студента и имеет своей целью систематизацию, закрепление и расширение теоретических и практических знаний студентов по дисциплине «Организация строительного производства», а также практическое применение навыков по информатике при решении инженерных задач.

Курсовой проект состоит из графической части на двух листах и пояснительной записки. Исходными данными для выполнения являются задание, выданное руководителем курсового проекта.

Принятые в проекте решения должны быть обоснованы технико-экономическими расчетами с оценкой возможных вариантов.

Согласно выданному заданию выполняются компоновка здания; вычерчивается план и разрез; показывается основные размеры и определяется количество и границы захваток.

Проект должен разрабатываться с учетом требований охраны труда, техники безопасности, производственной Санитарии, пожарной безопасности и охраны окружающей среды.

2. Общие данные

В данном проекте рассматривается 2-хэтажный спортивно-оздоровительный комплекс с цокольным этажом. В плане здание представляет собой прямоугольник с размерами по осям 48,6x19 м. Конструктивная схема каркаса представляет собой ступенчатую схему, часть которой имеет 3 этажа, а другая часть 2 этажа. На цокольном этаже расположен бассейн размером в плане 10x15 м, на первом этаже – ледовый каток (25x15 м).

Фундаменты под колонны отдельно стоящие железобетонные монолитные столбчатые.

Стены подземной части здания состоят из сборных ж/б блоков.

Колонны, ригели, плиты перекрытия, лестницы – из монолитного ж/бетона сечением:

- колонны - 50x50 см

- ригели – 50x60 см

- плиты – t=20 см

Наружные стены каркаса выполнены в виде кирпичной кладки по 250 мм с теплоизоляционным материалом (изовер) толщиной 100 мм, перегородки – кирпичные.

Покрытие – металлические арочные фермы.

Класс бетона для всех конструкций – В25, а для фундаментов – В15. Класс арматуры для всех конструкций А- III.

Район строительства - г. Бишкек

Грунт – гравийный

Сейсмичность площадки – 8 баллов

3. Спецификация сборных элементов

Таблица 1

4. Спецификация деревянных и металлических конструкций

Таблица 2

5. Определение объемов строительно-монтажных работ

Объемы работ подсчитываются в соответствии с перечнем основных, вспомогательных и транспортных процессов, связанных с возведением несущих и ограждающих конструкций здания.

Основные процессы возведения несущих и ограждающих конструкций включают монтаж сборных элементов, электросварку монтажных стыков и швов панелей, стен, перекрытий и покрытий, расшивку и герметизацию наружных швов стеновых панелей. К вспомогательным процессам относятся устройство и перестановка подмостей и кондукторов для временного крепления вертикальных элементов, установка и снятие ограждений и других вспомогательных устройств, если они не предусмотрены ЕНиР на выполнение основных процессов.

Транспортные процессы включают разгрузку доставляемых на монтажно-строительную площадку элементов сборных конструкций и материалов, если они складируются на приобъектных складах, подъем и подачу на рабочее место кондукторов, подъем на этажи материалов полуфабрикатов, необходимых для выполнения на данном этаже внутренних работ, которые будут выполняться после окончания основных процессов по монтажу несущих и ограждающих конструкций.

Подсчеты объемов работ производятся по планам, разрезам и фасадам, а также по спецификациям сборных элементов в единицах измерения, принятых в ЕниР.

Определим размеры планировочной площадки. Прибавим к габаритам здания по 10 м с каждой стороны: 19,8+2*10=39,8 м ;50+2*10=70 м. Площадь планировочной площадки равна  м2.

Определим объем котлована по формуле:

 м3

 м

 м

Где: hк – глубина котлована

m – коэф. откоса грунта (для гравийных

грунтов m =1)

Определим объем траншеи по формуле:

 м3

 м2

 м

Где: Hср – средняя глубина траншеи

m – коэф. откоса грунта (для гравийных

грунтов m =0,5 при глубине траншеи до 1,5 м)

Определим площади соприкосновения опалубки с фундаментом, массу арматуры и объемы бетонной смеси для каждого типоразмера фундаментов.

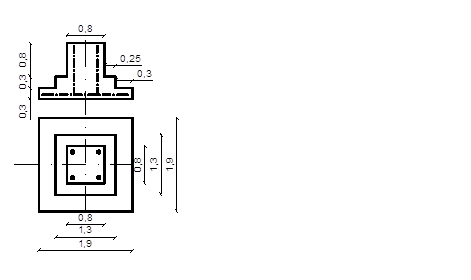

1 типоразмер Ф-1.

Количество – 38 шт.

1)         определение площади фундамента,

соприкасающейся с опалубкой:

S1=ΣSст =2,28+1,56+2,56=6,4 м2

S1ст=1,9*0,3*4=2,28 м2

S2ст=1,3*0,3*4=1,56 м2

S3ст=0,8*0,8*4=2,56 м2

2)         определение объема бетонной смеси

для фундамента:

V1=ΣVст =1,083+0,507+0,512=2,102 м3

V1ст=1,9*1,9*0,3=1,083 м3

V2ст=1,3*1,3*0,3=0,507 м3

V3ст=0,8*0,8*0,8=0,512 м3

3)         определение массы арматурной стали:

подошва армируется сеткой из 8 продольных и

8 поперечных стержней d=14 мм класса A-III

длиной l=1,8 м. Подколонник армируется каркасом

из 4 стержней d=16 мм мм класса A-III

длиной l=1,3 м.

mпод =nlm14=16*1.8*1.206=34.73 кг

mп =nlm16=4*1.3*1.576=8.2 кг

m1= mпод+ mп=34,73+8,2=42,93 кг

где: n – количество стержней

m16 – масса погонного метра арматуры

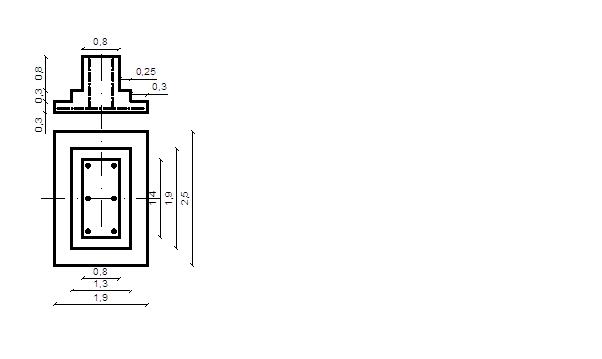

2 типоразмер Ф-2

Количество – 4 шт.

1)определение площади фундамента,

соприкасающейся с опалубкой:

S2=ΣSст =2,64+1,92+3,52+1,1=8,08 м2

S1ст=(1,9*0,3*2)+(2,5*0,3*2)=2,64 м2

S2ст=(1,3*0,3*2)+(1,9*0,3*2)=1,92 м2

S3ст=(0,8*0,8*2)+(1,4*0,8*2)=3,52 м2

2)определение объема

бетонной смеси

для фундамента:

V2=ΣVст =1,425+0,741+0,896=3,062 м3

V1ст=1,9*2,5*0,3=1,425 м3

V2ст=1,3*1,9*0,3=0,741 м3

V3ст=0,8*1,4*0,8=0,896 м3

3) определение массы арматурной стали:

подошва армируется сеткой из 8 продольных и

11 поперечных стержней d=14 мм класса A-III

длиной l=1,8 м. Подколонник армируется каркасом

из 6 стержней d=16 мм мм класса A-III

длиной l=1,3 м.

mпод=nlm14=19*1.8*1.206=41,25 кг

mп =nlm16=6*1.3*1.576=12,3 кг

m2= mпод+ mп=41.25+12.3=53.55 кг

где: n – количество стержней

m16 – масса погонного метра арматуры

ΣFбет. сопр. с оп=S1*n1фун+ S2*n2фун =6,4*38+8,08*4=275,52 м2

ΣVбет=V1*n1фун+ V2*n2фун =2,102*38+3,062*4=92,124 м3

Σmарм=m1* n1фун+m2* n2фун=42.93*38+53.55*4=1845.54 кг

n1,2,фун – количество фундаментов данного типоразмера.

Определим объем ручной доработки котлована (траншей):

Подчистка грунтов основания фундамента регламентируется СНиП III-8-76 (табл.11). Для облегчения расчетов принимаем 7% от объема разработки экскаватором: Vвр = Vк*0,07=3124,8*0,07=218,7 м3

Таблица 3
