Данные взяты по СНиП 23-01-99 "Строительная климатология", Таблица 1 - Климатические параметры холодного периода года, Таблица 2 - Климатические параметры тёплого периода года.

Нормативный скоростной напор ветра - 30 кг/м2

Расчетная снеговая нагрузка - 120 кг/м2

Данные взяты по СНиП 2.01.07-85 "Нагрузки и воздействия".

Класс по функциональной пожарной опасности - Ф 5.1

Класс конструктивной пожарной опасности - С0

Степень огнестойкости здания - I

Данные взяты по СНиП 21-01-97 "Пожарная безопасность зданий и сооружений".

1. Объёмно-планировочное и конструктивное решения

Проектируемое промышленное здание одноэтажное и имеет размер в осях 66,75х49 м.

Здание состоит из 4 пролётов, размерами:

ширина пролётов, м: В1 =18, В2 =12, В3 =18, В4 =18;

высота пролётов, м: Н1 =9,6; Н2 =10,8; Н3 =9,6; Н4 =14,4;

длинна пролётов, м: L1 =48; L2 =48; L3 =48; L4 =48;

По планировочному решению:

в первом пролёте расположен склад литья и ковок по взрывоопасности относящиеся к типу Д

во втором пролёте расположены заготовительный, механический и сборочный участки по взрывоопасности относящиеся к типу Д

в третьем пролёте расположены электромонтажный участок по взрывоопасности относящийся к типу Г и участок окраски относящийся к типу А

в четвёртом пролёте расположены участки контрольно-приёмочный и упаковки по взрывоопасности относящиеся к типу Д

Конструктивная схема здания - несущий каркас. Уровень чистого пола принят на отметке 0,000.

Типы конструкций:

Каркас - железобетонный (колонны, фундаментные балки, подкрановые балки)

Стены - облегчённые металлические панели по серии 1.432.2-32.93

Стропильные конструкции - железобетонные малоуклонные безраскосные фермы

Конструкция покрытия - железобетонные ребристые плиты 1.465.1-17

Фундаменты - столбчатые монолитные из железобетона по серии 1.412

Двери и ворота - металлические

Окна - из алюминиевых сплавов по серии 1.436.4-20

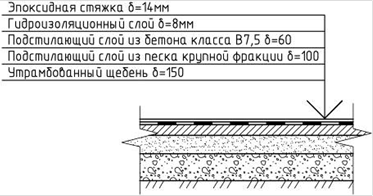

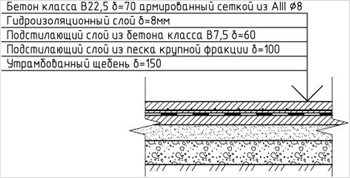

Полы - бетонные, асфальтобетонные и на основе полимеров

1.1 Генеральный план

Проектируемый участок размером 300х300м. Генеральный план выполнен по типу глубинной планировки с учётом места расположения участка, технологических процессов, транспортных потоков и рельефа местности.

Производственная территория промышленного предприятия разделена на четыре зоны:

Предзаводская, включает вспомогательные здания, предназначенные для размещения администрации, медицинских учреждений, лабораторий, бытовых корпусов, проходных, стоянок для транспорта.

Производственная, в которой сосредотачиваются производственные цехи основного и вспомогательного назначения.

Подсобная, в которой располагаются энергетические объекты, подземные и наземные инженерные коммуникации.

Складская, в которой располагаются здания для хранения материалов, заготовок, готовой продукции, транспортные здания и сооружения.

На проектируемом генеральном плане связь между отдельными зонами соответствует технологическому процессу, а производственный поток имеет наименьшую протяжённость.

В предзаводской зоне запроектированы следующие здания и сооружения: контрольно пропускной пункт, столовая, медицинское учреждение, административно бытовой корпус, автомобильная парковка вместимостью 120 автомобилей и ж. д. диспетчерская. В производственной зоне располагаются инструментально-штамповочный цех, ремонтные автотранспорта и технического оборудования. В подсобной зоне расположены теплоэлектроцентраль и электростанция.

На плане показана трассировка автомобильных дорог и магистралей и запроектированы пешеходные и пассажирские пути, не пересекающиеся с грузовыми путями.

По вертикальной планировке все сооружения располагаются в наземной и надземной зонах.

Генеральный план выполнен по всем требованиям в соответствии с СНиП II-89-80* "Генеральные планы промышленных предприятий" и ГОСТ 21.508-93 "Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов"

2. Архитектурно-строительная часть

2.1 Фундаменты и фундаментные балки

Фундаменты - столбчатые монолитные из железобетона по серии 1.412. Под спаренные колоны индивидуального изготовления с учётом характеристик фундаментов по серии 1.412.

Железобетонные конструкции запроектированы по СНиП 52-01-2003 "Бетонные и железобетонные конструкции". Опалубка инвентарная стальная из стали класса Ст3 по ГОСТ 25781.

Бетон, используемый для монолита по ГОСТ 26633-91:

по классу прочности В30

по классу морозостойкости F200

марка щебня - 800, для бетона по классу прочности В30

Каркасы из арматуры, соединения арматурных стержней, закладные детали и сварные соединения запроектированы по ГОСТ 10922-90 "Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций"

Класс стали применяемый для арматуры и закладных деталей А-IV.

Гидроизоляция фундамента - отмостка из асфальтобетона (класса прочности В15) h = 30 мм на на уплотнённом щебне h = 100 мм. Горизонтальная гидроизоляция предусмотрена на отметке 0.000 h = 30 мм из цементно-песчаного раствора 1: 2.

2.2 Фундаментные балки

Фундаментные балки железобетонные типа ФБ6 по серии 1.415-1.

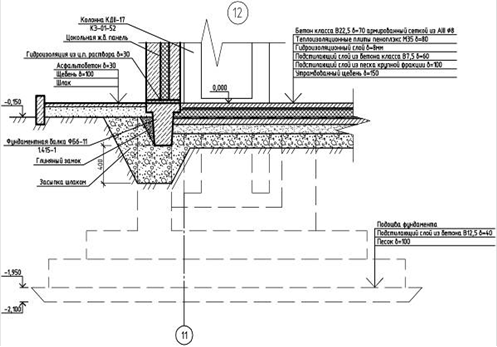

Внутренние и наружные самонесущие стены опираются на фундаментные балки, посредством которых передают нагрузку на фундаменты колонн каркаса. Фундаментные балки укладывают на специально заготовленные бетонные столбики, устанавливаемые на обрезы фундаментов.

В данном проекте запроектированы тавровые фундаментные балки, т.к они более экономичны по расходу бетона и стали. Во избежание деформаций при замерзании грунтов, балку с боков и снизу засыпают шлаком. Верхняя грань фундаментной балки расположена на отметке - 0.030. Поверх балки укладывается гидроизоляция из цементно-песчаного раствора.

Номенклатура и технико-экономические данные фундаментных балок:

Сечение изделия	Марка изделия	Длинна l, мм	Марка бетона	Расход материалов		Масса изделия, т
Сечение изделия	Марка изделия	Длинна l, мм	Марка бетона	бетон, м3	сталь, кг	Масса изделия, т
	ФБ1	5050	200	0,60	51	1,5
	ФБ2	4750	200	0,47	44	1,4
	ФБ3	4300	300	0,51	33	1,3

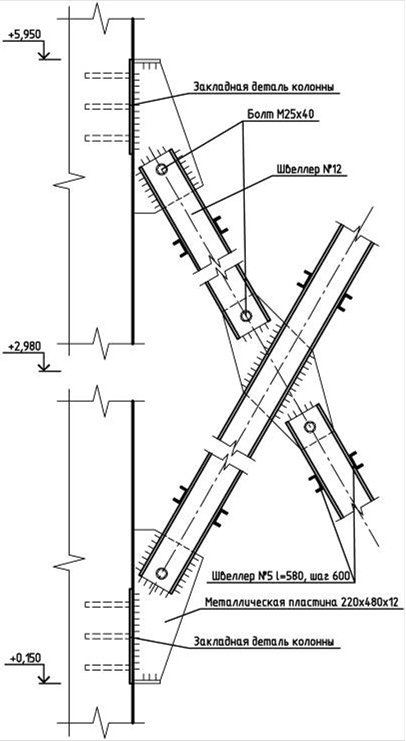

2.3 Колонны

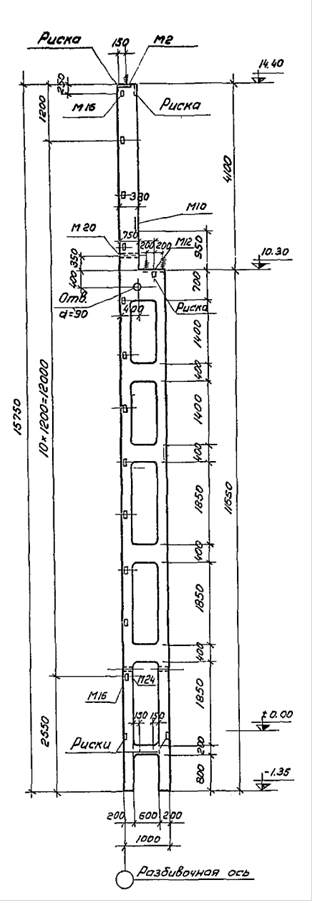

По положению в здании колонны подразделяются Двухветвевая колонна по серии КЭ-01-52 ↓

на крайние и средние. К крайним колонам с наружной стороны примыкают стеновые ограждения. Крайние колонны, в свою очередь, подразделяются на основные, воспринимающие нагрузки от стен, кранов и конструкций покрытия, и фахверковые служащие только для крепления стен. Фахверковые колонны устанавливаются в торцах здания и между основных колонн при шаге 12м. Длину фахверковых колонн принимают на 100 мм меньше основных колонн, чтобы образовать необходимый зазор между их оголовком и нижним поясом стропильных конструкций.

Колонна для здания, оборудованного мостовыми кранами, состоит из двух частей: надкрановой и подкрановой. Надкрановая часть служит для опирания несущей конструкции покрытия и называется надколенником. Подкрановая часть воспринимает нагрузку от надколенника, а также от подкрановых балок, которые опирают на консоли колонн, и передает ее на фундамент.

В данном проекте запроектированы железобетонные колонны по серии 1.424.1-5 и двухветвевые колонны по серии КЭ-01-52.

2.4 Стропильные конструкции

Стропильные конструкции перекрывают пролёт, и подобно стропилам, непосредственно поддерживают настил кровли. По схеме восприятия внешних и внутренних усилий эти конструкции делятся на балки и фермы. Балка - одноэлементная конструкция, загружаемая по всему пролёту. Ферма - составная стержневая конструкция, загружаемая только в соединяющих стержни узлах.

В данном проекте использованы железобетонные малоуклонные безраскосные фермы пролётом 18м по серии 1.463.1-1-87 и стропильные балки пролётом 12м по серии 1.462-3.

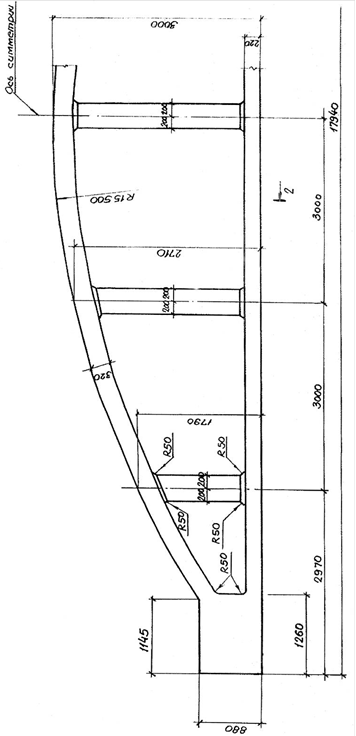

Железобетонная малоуклонная безраскосная ферма пролётом 18м →

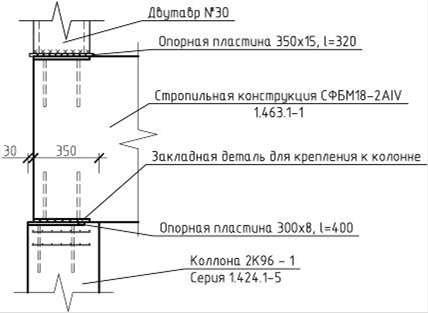

Узел опирания фермы на колонну ↓

2.5 Покрытия

Требования предъявляемые к покрытиям:

обеспечение необходимой прочности

обеспечение устойчивости здания

должны быть жёсткими

Покрытие из железобетонных ребристых плит по серии 1.465.1-17.

В покрытии использованы плиты шириной 1,5 и 3 м разных типов:

для легкосбрасываемой кровли применены плиты типа 3ПЛ6 с покрытием их асбестоцементными листами

плиты типа 3ПГ6 для основного покрытия

плиты шириной 1,5м для покрытия в местах присоединения фонарей

плиты типа 3ПВ6 с отверстиями для пропуска в них вентиляционных шахт

плиты типа 3ПФ6 с проёмами для устройства световых фонарей

Водоотвод в здании организованный, внутренний. Водосточные воронки диаметром 200мм выбраны из условия одна воронка на 350 м2 покрытия. Уклон покрытия 3 и 5 градусов для ферм и балок соответственно.

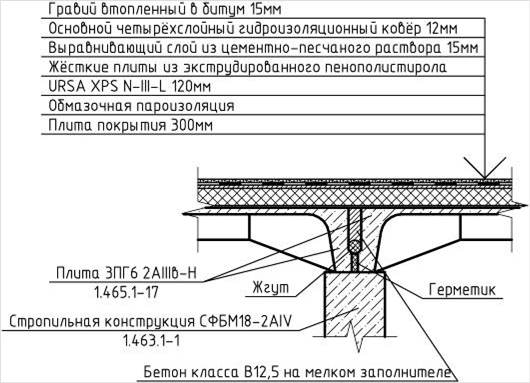

Узел опирания плит покрытия на стропильную конструкцию ↓

2.6 Фонари

В проекте запроектированы два типа фонарей - световые и светоаэрационные фонари.

Светоаэрационные фонари представляют собой П-образную надстройку над проёмами в крыше. Вертикальная часть фонарей состоит из борта высотой 0,6м и ленточного остекления в два яруса высотой 2х1,2м. Плоская крыша фонарей из железобетонных ребристых плит покрытия аналогично конструкции покрытия малоуклонной скатной крыши. Доступ на крушу фонаря осуществляется по расположенной в торце откидной, металлической стремянке.

Световые фонари смонтированы в специальные плиты покрытия с проёмами для фонарей размером 1,5х1,7 м и служат для освещения среднего пролёта шириной 12м. Прямоугольные светоаэрационные фонари шириной 6м устанавливаемые на пролётах 18 м и служащие для освещения и проветривания производственного помещения.

Фонари расположены по оси пролётов и своими торцами не доходят до торца здания и деформационного шва на 6м.

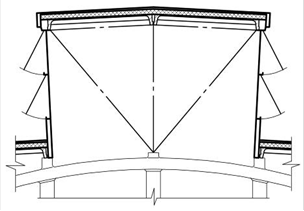

Светоаэрационный фонарь ↓

2.7 Подкрановые балки

Подкрановые балки служат для монтирования на них крановых путей по которым передвигается кран, а так же в роли связей конструкции для увеличения её жёсткости.

По месту расположения в здании балки разделяются на торцевые - у торцов зданий, и рядовые и температурные - в местах деформационных швов. В торцах подкрановых балок устанавливается крановый упор.

Крепление подкрановой балки к консоли колоны производится на анкерных болтах, пропущенных сквозь опорный лист, предварительно приваренный к опорной пластине, а к шейке колонны - путём приварки вертикального листа к закладным деталям.

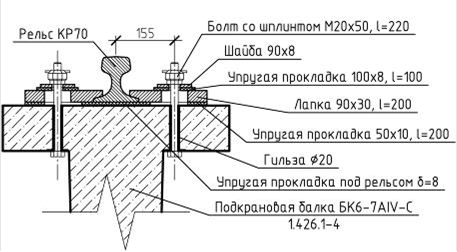

Болтовые соединения после рихтовки завариваются. Рельс укладывается на упругой прокладке толщиной 8-10 мм из прорезиненной ткани с обеих сторон и закрепляется парными лапками на зашплинтованных болтах.

Железобетонные подкрановые балки применяются в зданиях с опорными кранами грузоподъёмностью до 30т с шагом колонн 6 и 12 м. В данном проекте использованы 6м подкрановые балки таврового сечения.

Марка балки	Грузоподъёмность крана, т	Марка бетона	Расход материалов		Масса балки, т
			бетон, м3
