Курсовая работа: Газификация микрорайона Восточный

Содержание

Введение

1. Краткая характеристика объекта газоснабжения

2. Определения расчетных расходов газа

3 Методики определения диаметров газораспределительных сетей

3.1 Расчет тупиковых разветвленных газовых сетей среднего и высокого давления1

3.2 Расчет тупиковых разветвленных газовых сетей низкого, высокого и среднего давлений методом оптимальных диаметров

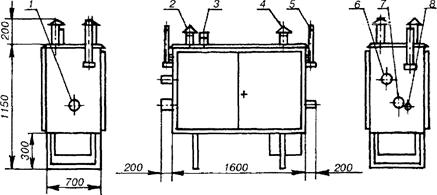

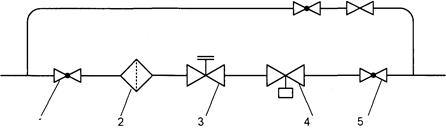

4. Выбор типа ГРП и его оборудования

5. Производство испытаний и приемка в эксплуатацию распределительных газопроводов

5.1 Испытания газопроводов низкого давления

5.2 Испытания газопроводов среднего и высокого давления

5.3 Приемка в эксплуатацию

Список использованных источников

Введение

Стремительное развитие современной промышленности привело к резкому изменению структуры топливного баланса промышленно развитых стран. К началу 80-х годов доля нефти и газа в топливном балансе выросла до 60 - 80%, и в ближайшие десятилетия отклонения от этой тенденции не предполагается. Необходимость транспортирования огромных количеств нефти и газа привела к бурному развитию трубопроводного транспорта, как самого экономически эффективного. К началу 90-х годов по трубопроводам ежегодно прокачивалось около 1500 млрд. м3 природного газа.

Трубопроводы становятся все более заметным элементом инфраструктуры. Сформировалась и быстро развивается новая отрасль транспорта трубопроводная, которая в настоящее время обеспечивает более 2/3 всех перевозок топлива в стране. Она объединяет сети магистральных нефте- и газопроводов, общей протяженностью более 240 тысяч км. Только за первую половину 80-х годов прирост трубопроводной сети составил около 40 тыс. км, а это, учитывая интенсификацию ее параметров, эквивалентно протяженности всех трубопроводов, эксплуатировавшихся в стране в конце 1970 года. В настоящее время трубопроводы обеспечивают практически весь транспорт природного газа.

Газовая промышленность, как самостоятельная отрасль народного хозяйства, возникла в годы Великой Отечественной войны на базе открытых газовых месторождений Поволжья и Коми АССР.

В эксплуатируемую, в настоящее время, систему газоснабжения входит более 70 тыс. км магистральных газопроводов высокого и среднею давления и более сотни месторождений газа.

С каждым годом все отчетливее видна возрастающая роль трубопроводного транспорта в развитии народного хозяйства. Трубопроводы способствовали коренной интенсификации транспорта, прежде всего на нефтегазодобывающих предприятиях, нефтебазах и газохранилищах, нефтехимических и химических производствах, а в последние годы также на предприятиях сельского хозяйства.

Для обеспечения надежного и бесперебойного газоснабжения крупных потребителей, а также обеспечения сельских жителей природным газом в небольших населенных пунктах, удаленных от магистральных газопроводов, строятся газопроводы среднего давления небольшой протяженности.

Планами газификации охвачено большинство сельскохозяйственных районов Республики Башкортостан. Использование природного газа в сельскохозяйственном производстве ведет к значительному росту производительности труда и снижению себестоимости сельскохозяйственной продукции, а также к росту объемов производства сельскохозяйственной продукции.

1. Краткая характеристика объекта газоснабжения

Подача газа от газопровода высокого давления непосредственно к потребителям проектируется через газораспределительные пункты (ГРП), после которых давление газа понижается до заданного значения.

В данной курсовой работе необходимо определить расчетные расходы газа и диаметры газораспределительной сети низкого давления в микрорайоне «Восточный». Данный микрорайон состоит из 138 одноквартирных жилых домов.

Газовое оборудование жилых домов, включает уличные газопроводы, а также газовые приборы и установки для сжигания газа: 138 четырехкомфорочных газовых плит, 138 котлов для водяного отопления бытовых помещений и 69 проточных водонагревателя.

Природный газ подается в город по магистральному газопроводу, который целесообразно эксплуатировать при максимальной проектной пропускной способности. Фактическое потребление газа характеризуется резкой неравномерностью, связанной с изменением погоды, специфическими особенностями некоторых производств, укладом жизни населения и др.

Сезонная неравномерность потребления газа требует аккумулирования больших количеств газа в летний период и отпуск его потребителям в холодный зимний период года. Единственным приемлемым способом создания таких запасов газа является его хранение в подземных хранилищах, которые могут быть созданы в истощенных нефтяных и газовых месторождениях, а также в водяных пластах. Исходные данные для расчета (задание на курсовое проектирование):

1. Геометрия сети определяется по схеме микрорайона «Восточный»;

2. Давление газа (абс.) на выходе ГРП = 3000 Па;

3. Давление газа перед потребителями Рк =1800Па;

4. Газ природный с плотностью р = 0,725 кг/м3.

2. Определения расчетных расходов газа

Потребление газа в городе различными потребителями зависит от многих факторов. Каждый потребитель имеет свои особенности и потребляет газ по-своему. Между ними существует определенная неравномерность в потреблении газа. Учет неравномерности потребления газа осуществляется путем введения коэффициента одновременности, который обратно пропорционален периоду, в течение которого расходуется годовой ресурс газа при максимальном его потреблении.

Определим расчетные расходы газа, при условии, что газовое оборудование имеет следующий часовой расход газа:

Полученные значения сведем в таблицу.

Таблица 1 - Определение расчетных расходов газа

3. Методики определения диаметров газораспределительных сетей

Система газоснабжения городов и населенных пунктов рассчитывается на максимальный часовой расход газа (м3/ч), который определяется

 (1)

где - коэффициент часового максимума (коэффициент перехода от годового расхода к максимальному часовому расходу газа);

Qy - годовой расход газа (определяется по нормам расхода теплоты), м3/год. Значение коэффициента часового максимума расхода газа на хозяйственно-бытовые нужды принимается в зависимости от численности населения, снабжаемого газом.

Для отдельных жилых домов и общественных зданий расчетный часовой расход газа определяется по сумме номинальных расходов газа газовыми приборами с учетом коэффициентов одновременности их действия

 (2)

где Ksim - коэффициент одновременности, значение которого определяется по таблице 2;

qном - номинальный расход газа прибором или группой приборов, принимаемой по паспортным данным или техническим характеристикам приборов, м3/ч;

ni - число однотипных приборов или групп приборов;

m - число приборов или групп приборов (при установке в квартирах приборов одного типа - это число квартир).

Гидравлический расчет газопроводов следует выполнять, как правило, на электронно-вычислительной машине (ЭВМ) с оптимальным распределением расчетной потери давления между участками сети.

При невозможности или нецелесообразности выполнения расчета на ЭВМ (отсутствие соответствующей программы, расчет отдельных участков газопровода и т.п.), гидравлический расчет допускается выполнять по приведенным в СНиП 42-01-2002 формулам или номограммам, составленным по этим формулам.

Расчетные потери давления газа в распределительных газопроводах низкого давления принимаются не более 1800 Па и распределяются между уличными, дворовыми и внутренними газопроводами (1200 Па - для уличных и внутриквартирных и 600 Па - для дворовых и внутренних газопроводов). Потери давления в местных сопротивлениях (колена, тройники, запорная арматура и др.) учитываются путем увеличения расчетной длины газопровода на 5... 10%.

При выполнении гидравлического расчета надземных и внутренних газопроводов с учетом степени шума, создаваемого движением газа, следует принимать скорости движения газа не более 7 м/с для газопроводов низкого давления, 15 м/с для газопроводов среднего давления, 25 м/с для газопроводов высокого давления.

Примечание:

1
